| Luogo di origine: | Zhejiang, Cina |
|---|---|
| Marca: | Factory or OEM/ODM Services |
| Certificazione: | CE, UKCA, ROHS, REACH, PAHS, IP68, IP69K |
| Numero di modello: | Serie SNCG |
| Quantità di ordine minimo: | 10.000 unità |
| Prezzo: | factory direct supply |
| Imballaggi particolari: | imballo standard (su richiesta sono disponibili anche imballi speciali) |
| Tempi di consegna: | normalmente 9-14 giorni |
| Termini di pagamento: | T/T, L/C, Western Union |
| Capacità di alimentazione: | 2.000.000 di unità al mese |

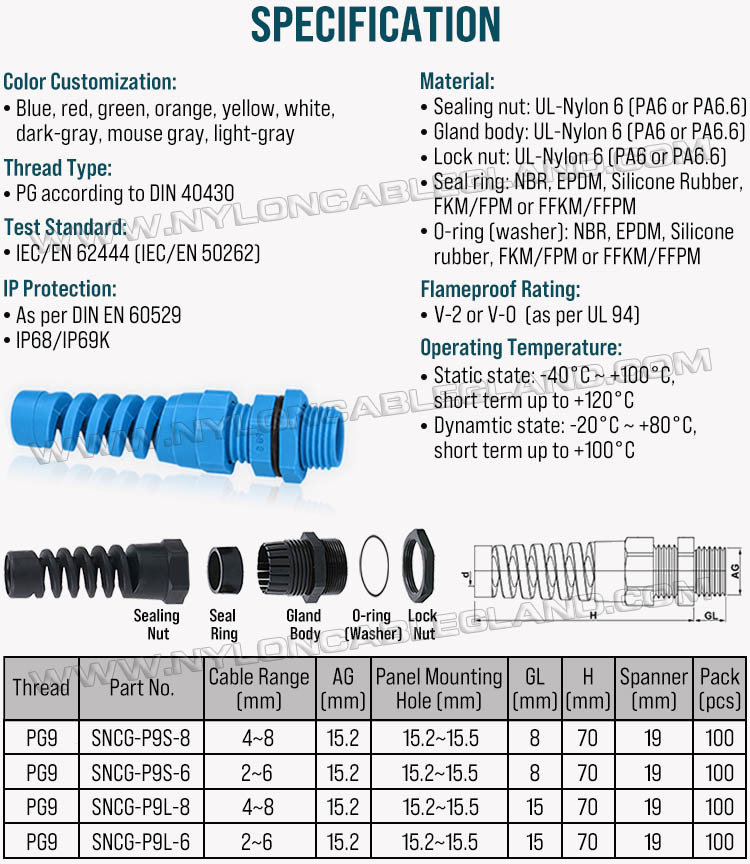

| Materiale: | Poliammide 6 importata certificata da UL | Infiammabilità: | V-2 (come da UL94) |
|---|---|---|---|
| ANELLO DI TENUTA: | NBR (disponibile anche in EPDM, Silicone, FKM/FPM, FFKM/FFPM) | O-ring: | NBR (disponibile anche in EPDM, Silicone, FKM/FPM, FFKM/FFPM) |
| Lunghezze del filo: | 8 mm e 15 mm | Filettatura standard: | Secondo la DIN 40430 |
| Norma di prova: | Secondo EN 62444 / EN 50262 | Grado di protezione: | Secondo DIN EN 60529 |
| Impermeabilità: | IP68 e IP69K | Specifica: | PG9 (gamma cavo: 4-8 mm e 2-6 mm) |
| Parole chiave: | Pressacavi a spirale colorati con pressacavo | Funzione: | Identificazione visiva e gestione dei cavi |

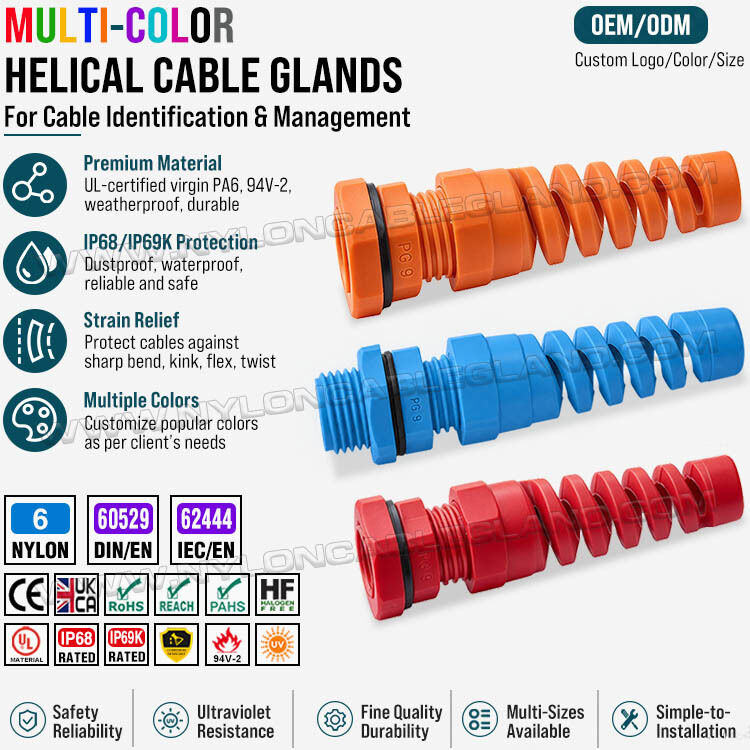

| Descrizione: | Pressacavi PG9 multicolori con pressacavo, nylon 6 (poliammide 6), grado di protezione IP68 e IP69K | Logo personalizzato: | Disponibile |
| Abitudine di dimensione: | Disponibile | abitudine di colore: | Disponibile |
| Marchio personalizzato: | Disponibile | Imballaggio personalizzato: | Disponibile |
Che cosa sono le ghiandole a cavo flessibile a spirale colorate con sollievo dalla tensione?
Le ghiandole flessibili a spirale colorate con sollevamento della tensione sono connettori di ingresso e di protezione dei cavi progettati per fissare i cavi quando entrano in involucri elettrici, armadi di controllo, cassette di giunzione,Equipaggiamento industrialeIn genere combinano un corpo in nylon, un sistema di tenuta e una protezione flessibile a spirale integrata che aiuta a proteggere i cavi da un'eccessiva flessione vicino al punto di ingresso.
Questi prodotti sono generalmente fabbricati in poliammide, come PA6 o PA66, con componenti di tenuta elastomerica.e tipi di filo per soddisfare i diversi requisiti di installazione e identificazioneOffrono una protezione IP68 / IP69K.
Il termine "colorato" significa generalmente che sono disponibili in diversi colori, piuttosto che che una ghiandola caviale contenga necessariamente più colori.rosso, blu, arancione e giallo, con colori aggiuntivi disponibili per la personalizzazione.
In pratica, questi prodotti combinano tre funzioni principali: tenuta del cavo, ritenzione del cavo e protezione flessibile.
Quali caratteristiche e funzioni hanno?
1. sigillatura impermeabile e resistente alla polvere
Gli inserti di tenuta integrati, le guarnizioni e i componenti di fissaggio adeguatamente progettati aiutano a impedire l'ingresso di acqua e polvere negli involucri elettrici attraverso le aperture di ingresso dei cavi.Il livello effettivo di protezione dipende dal design del prodotto, diametro del cavo, interfaccia della camera e corretta installazione.

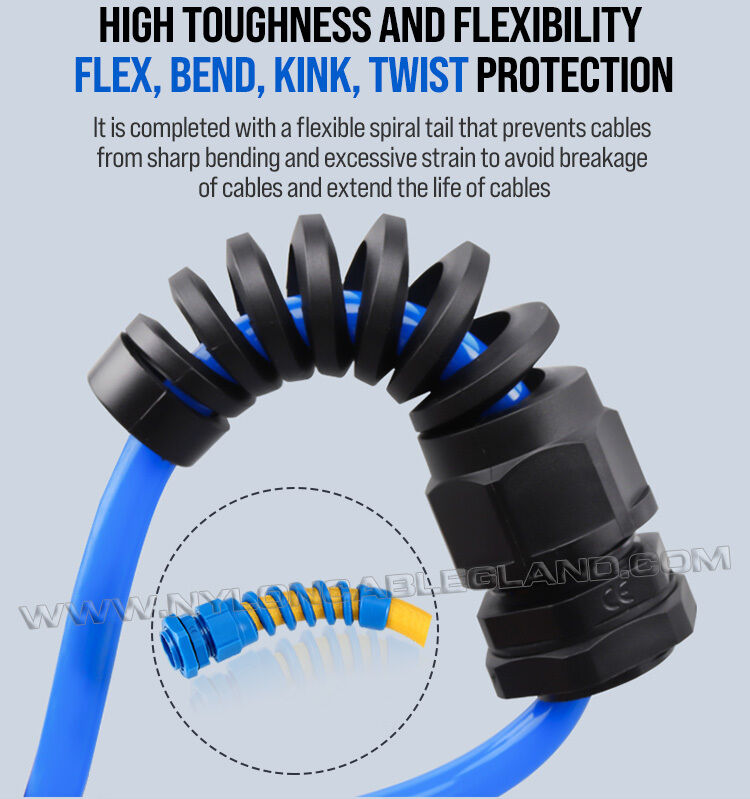

2Protezione da curva a spirale
L'estensione a forma di spirale consente una piegatura più graduale del cavo quando il cavo lascia l'alloggiamento.specialmente quando i cavi sono soggetti a movimenti o vibrazioni.
3. Fissatura e ritenzione dei cavi
Il meccanismo di fissaggio aiuta a mantenere il cavo in posizione e a limitare lo spostamento causato da forze esterne ordinarie.costruzione del cavo e condizioni di installazione specificate.
4. Opzioni di colori multiple e facile identificazione
I diversi colori aiutano a distinguere i gruppi di cavi, identificare i circuiti, organizzare le apparecchiature e supportare la manutenzione.La corrispondenza dei colori può anche migliorare la coerenza visiva degli impianti elettrici e dei disegni delle apparecchiature.
5. costruzione leggera e resistente alla corrosione
Il nylon è leggero e non arrugginisce come l'acciaio ordinario.Isolamento elettrico e resistenza a molte condizioni ambientali industriali comuni.
6Opzioni di installazione flessibili
Le dimensioni disponibili, i tipi di filo e le gamme di fissaggio dei cavi consentono di selezionare per diverse aperture della custodia e diametri dei cavi.mentre in alcune gamme di prodotti sono disponibili altri standard di filo.
Dove vengono utilizzati principalmente?
1Automatizzazione industriale e macchinari
Utilizzato su armadi PLC, sensori, attuatori, attrezzature di produzione e involucri per macchine in cui la ritenzione del cavo e la protezione contro la piegatura sono importanti.
2- attrezzature elettriche ed elettroniche
Utilizzato in scatole di distribuzione, scatole di giunzione, pannelli di controllo, alloggiamenti elettronici e altre apparecchiature che richiedono entrate di cavi organizzate e sigillate.
3. Illuminazione e sistemi elettrici esterni
Utilizzato in apparecchiature di illuminazione compatibili, armadi elettrici esterni e apparecchiature esposte all'umidità o alla polvere, purché sia verificata la protezione da ingresso richiesta.
4Energia rinnovabile e apparecchiature elettriche
Adatto per gli alloggiamenti solari, per la conversione di energia e per il monitoraggio elettrico adeguatamente classificati, dove sono richieste la tenuta, l'isolamento e la gestione dei cavi.
5- apparecchiature di robotica e di controllo del movimento
Utile per le entrate di cavi vicino ad apparecchiature soggette a vibrazioni o a movimenti ripetuti, a condizione che la ghiandola del cavo e il cavo siano adatti al movimento effettivo e al ciclo di piegatura.
6- attrezzature ambientali, di utilità pubblica e industriali generali
Disponibili su sistemi di pompe idonei, attrezzature per il trattamento dell'acqua, serramenti e altri impianti industriali che richiedono l'ingresso di cavi protetti.
Per professionistiappalto pubblico- eingegneriautilizzo,IlsuccessivoSpecificitàdovrebbeessereconfermatoprimaselezioneun prodotto.
|
Elemento di selezione |
Cosa verificare |
|---|---|
| Protezione contro l'ingresso | La dichiarazioneIPrating- eIldel fabbricanteapplicabilecondizioni di prova |
| Diametro del cavo | Il permessochiusuragammaperIlcavo effettivo |
| Tipo di filoe dimensioni | Compatibilità conIlalloggiamentoapertura,compresifilatopiomboe lunghezza |
| Temperatura di funzionamento | Le specifichecontinuo- ea breve terminelimiti di temperatura |
| Materiale e tenuta | di tipo nylon,sigillomateriale,chimicaesposizione- ecompatibilità ambientale |
| Prestazioni meccaniche | Ritenzione dei cavi,protezione da curvaturaRequisitivibrazionee movimento |
| Colore | Colori disponibiliopzioni- ese:Ilcoloreèadattiperambienti di installazione |
| Certificazioni | norme applicabili,annunci- eapprovazioniperIldestinatomercatoe utilizzo |
Due paesi internazionalinormesonoparticolarmente rilevanti:
IEC62444️Cavoghiandoleperelettricoimpianti: specificarequisiti- eproveperglandola del cavocostruzionee prestazioni.
IEC60529️Gradidiprotezionefornitodacontenitori(IP)Codice: stabilisceIlIPclassificazionesistemautilizzatoadescriverealloggiamentoprotezionecontroaccesso- eIlingressodisolidooggettie acqua.
Le ghiandole di cavi flessibili a spirale colorate con sollievo della tensione sono componenti pratici di gestione dei cavi per apparecchiature elettriche e industriali.Il loro valore principale è la combinazione di tenuta ambientale, la ritenzione del cavo e la protezione contro l'eccessiva piegatura, con opzioni di colore che forniscono ulteriori vantaggi di identificazione e organizzazione.
Sono particolarmente adatti all'automazione industriale, alla costruzione di macchine, agli armadi di controllo elettrici, all'illuminazione, alle apparecchiature esterne compatibili e ad altre applicazioni che richiedono un'entrata affidabile dei cavi.La loro costruzione in nylon offre un peso leggero, un'alternativa resistente alla corrosione a molti accessori metallici, mentre la sezione a spirale aiuta ad affrontare lo stress di piegatura dei cavi vicino all'alloggiamento.
