| Luogo di origine: | Zhejiang, Cina |
|---|---|
| Marca: | Factory or OEM/ODM Services |
| Certificazione: | CE, UKCA, ROHS, REACH, PAHS, IP68, IP69K |
| Numero di modello: | Serie SNCG |
| Quantità di ordine minimo: | 10.000 unità |
| Prezzo: | factory direct supply |
| Imballaggi particolari: | imballo standard (su richiesta sono disponibili anche imballi speciali) |
| Tempi di consegna: | normalmente 9-14 giorni |
| Termini di pagamento: | T/T, L/C, Western Union |
| Capacità di alimentazione: | 2.000.000 di unità al mese |

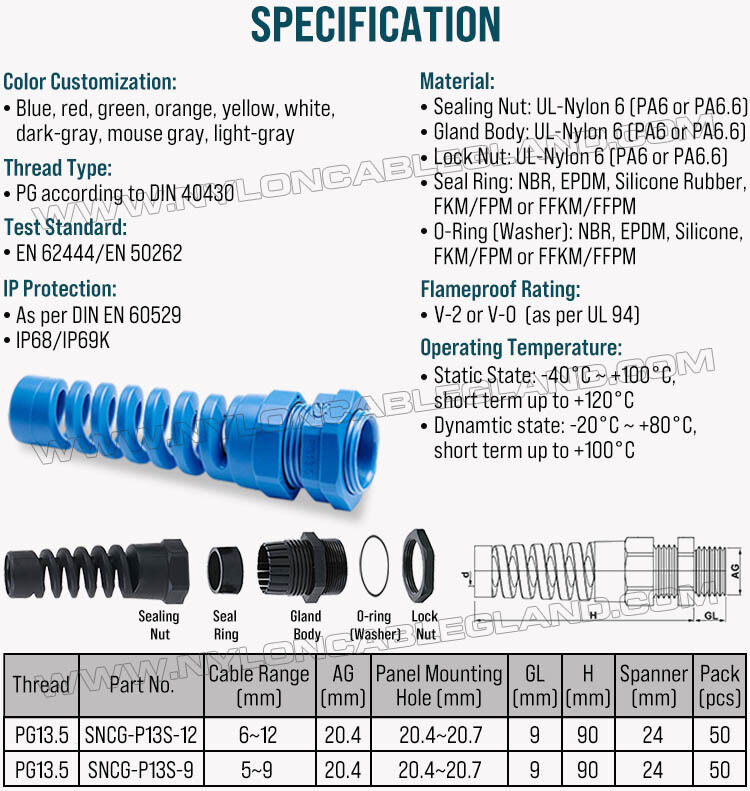

| Materiale: | Poliammide 6 importata certificata UL | Infiammabilità: | Classificazione V-2 (secondo UL94) |
|---|---|---|---|
| Anello con sigillo: | NBR (disponibile anche in EPDM, Silicone, FKM/FPM, FFKM/FFPM) | O-ring: | NBR (disponibile anche in EPDM, Silicone, FKM/FPM, FFKM/FFPM) |
| Filati PG: | Secondo la DIN 40430 | Norma di prova: | EN 62444 / EN 50262 |
| Impermeabilità: | IP68 / IP69K | Specifica: | PG13,5 (range cavo: 6-12 mm e 5-9 mm) |
| Parole chiave: | Pressacavi a spirale colorati, pressacavi colorati con scarico della trazione | Funzione: | Identificazione visiva e gestione dei cavi |
| DESCRIZIONE: | Pressacavo colorato a spirale con scarico della trazione in nylon 6 (poliammide 6 o PA6), PG13,5, ve | Logo personalizzato: | disponibile |
| Abitudine di dimensione: | disponibile | abitudine di colore: | disponibile |
| Marchio personalizzato: | disponibile | Imballaggio personalizzato: | disponibile |
Cosa sono i pressacavi colorati in nylon con scarico della trazione?
I pressacavi spiralati colorati in nylon con scarico della trazione sono dispositivi di ingresso cavi e scarico della trazione realizzati principalmente in nylon tecnico 6 (poliammide 6), caratterizzati da una sezione flessibile a spirale in corrispondenza dell'uscita del cavo. Vengono installati nei punti in cui il cavo attraversa quadri elettrici, scatole di derivazione, armadi di comando, carter di macchinari o altre apparecchiature.
Questi pressacavi a spirale svolgono due funzioni simultaneamente:
Tenuta e bloccaggio del cavo: l'anello di tenuta serra il cavo e impedisce l'ingresso di polvere e acqua all'interno dell'involucro.
Protezione dalla flessione e scarico della trazione: la coda a spirale garantisce una transizione flessibile tra il pressacavo fisso e il cavo, riducendo le curvature brusche e le sollecitazioni meccaniche nel punto di uscita.
Quali sono le caratteristiche dei pressacavi colorati con scarico della trazione?
1. Protezione da curva a spirale
Questa è la caratteristica distintiva.
Le ghiandole lineari convenzionali tengono e sigillano il cavo, ma il cavo può comunque formare una curva relativamente acuta immediatamente al di fuori della ghiandola del cavo.transizione flessibile di curva, contribuendo a distribuire la tensione di piegatura su una sezione più ampia del cavo.
Sono progettati per ridurre la stanchezza del conduttore, proteggere dall'eccessiva piegatura e fornire ulteriore flessibilità e sollievo dalla tensione.
Questo è particolarmente utile per:

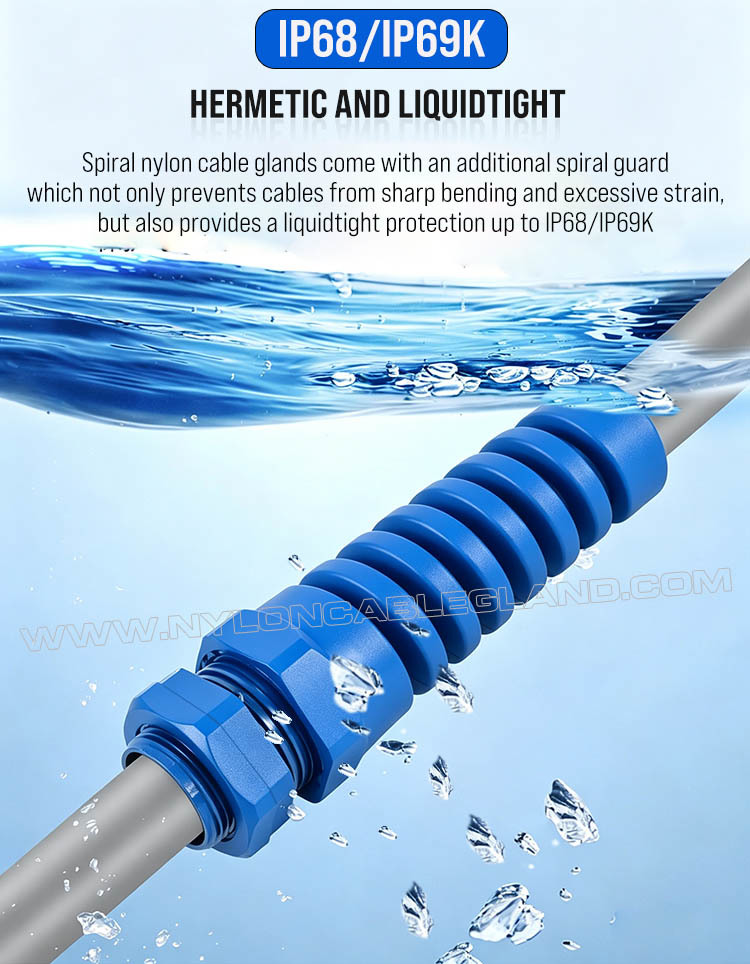

2. sigillamento dell'acqua e della polvere
Le nostre ghiandole per cavi a spirale sono disponibili con protezione IP68 / IP69K, sono resistenti alla polvere, all'acqua, buone prestazioni di sigillamento, proteggendo le vostre scatole elettriche dall'ingresso di liquidi.
3. Costruzione leggera
Il nylon 6 (poliammide 6) è notevolmente più leggero delle ghiandole di cavo metalliche, cosa utile quando l'apparecchiatura ha molte entrate di cavo o quando si riduce il peso complessivo dell'assemblaggio.
4. Isolamento elettrico
A differenza delle ghiandole metalliche dei cavi, la versione in nylon è elettricamente isolante.Questo può essere vantaggioso in molti impianti elettrici ed elettronici a bassa tensione in cui l'isolamento elettrico e la resistenza alla corrosione sono desiderabili.
5. resistenza alla corrosione
La versione in nylon non arrugginisce come la versione in acciaio ed è naturalmente adatta per molti ambienti umidi.e le condizioni atmosferiche esterne dipendono dalla particolare formulazione di nylon e dal materiale di tenuta.
6. Vibrazione e resistenza al movimento
Il design a spirale può rendere l'uscita del cavo meno suscettibile alla concentrazione di stress causata da vibrazioni e movimenti.

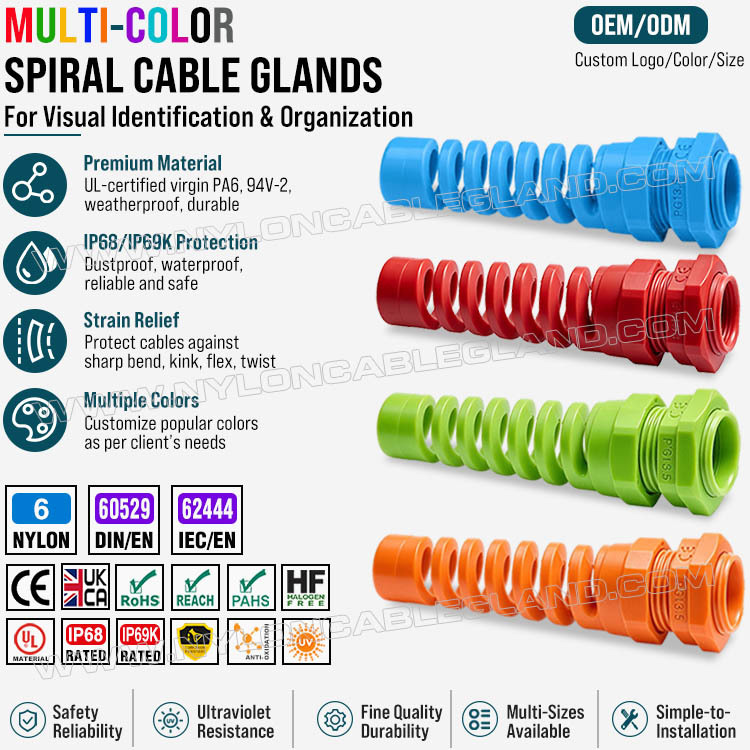

7. Personalizzazione del colore
Il colore può fornire benefici sia visivi che organizzativi.
Offriamo colori standard come nero e grigio, mentre altri colori possono essere prodotti su misura.
Perché si utilizzano i pressacavi colorati in nylon con scarico della trazione?
Ci sono in realtà due ragioni separate: il disegno a spirale e il colore.

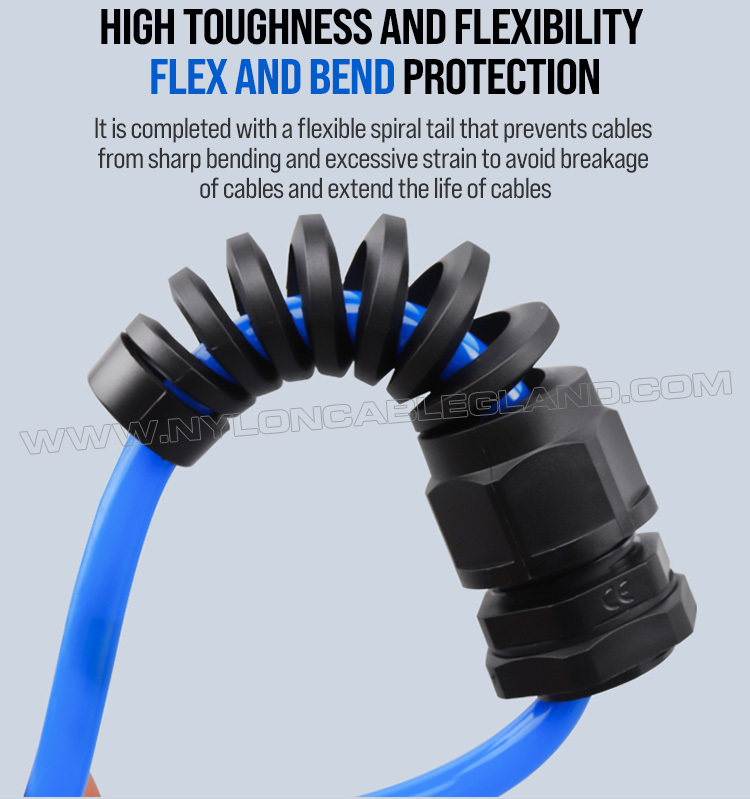

Disegno a spirale: proteggere il cavo
La ragione meccanica principale è quella di ridurre lo sforzo di piegatura e migliorare il sollievo dalla tensione.
Per esempio:
senza protezione a spirale:
Cavo → punto di flessione acuto → elevata tensione locale → isolamento/affaticamento del nucleo
con protezione a spirale:
Cavo → transizione a spirale flessibile → piegatura distribuita → minore sollecitazione locale
Questo può essere particolarmente utile quando i cavi vengono tirati, spostati, vibrati o piegati ripetutamente.
Colore: miglioramento dell'identificazione
Di solito il colore non determina la tenuta o le prestazioni meccaniche, ma rende più facile identificare, organizzare, ispezionare e mantenere un impianto.
Ad esempio, un progetto potrebbe utilizzare:
| Colore | Possibile utilizzo |
|---|---|
| Nero | Cavi per uso generale |
| Grigio | Dispositivi di controllo o cablaggi elettrici generali |
| Blu | Un gruppo di cavi designato |
| Rosso | Circuito/sistema designato |
| Verde | Un gruppo di cavi designato |
| Arancione | Equipaggiamento speciale o identificazione del circuito |
| Giallo | Manutenzione o identificazione del sistema |
Queste assegnazioni di colore sono specifiche del progetto, a meno che non siano definite da uno standard applicabile o da una specifica di impianto.non deve essere automaticamente interpretata come una particolare funzione elettrica.
Il colore può anche essere usato per:
Dove vengono impiegati i pressacavi colorati in nylon con scarico della trazione?
Sono particolarmente utili quando sia la protezione da piegatura del cavo che l'identificazione visiva sono preziose.
Automazione industriale
Utilizzato in:
La coda a spirale aiuta a proteggere i cavi dove i macchinari creano movimento e vibrazioni.
Macchine e attrezzature
Comune per:
Robotica e sistemi di movimento
Possono essere utili alle uscite dei cavi dove c'è flessione, sebbene le applicazioni robotiche ad alto ciclo richiedano un'attenta considerazione delle specifiche dei cavi dinamici.
Dispositivi elettrici e di controllo
Le ghiandole dei cavi forniscono la ritenzione e la tenuta dei cavi agli ingressi dell'involucro.
Apparecchiature elettriche per esterni
Le applicazioni potenziali includono:
L'idoneità effettiva dipende dalla resistenza ai raggi UV, dalla temperatura, dalla classificazione IP e dalla particolare combinazione materiale-glandola/sigillo.
Trasporti e apparecchiature mobili
La struttura flessibile può essere utile su apparecchiature esposte a vibrazioni o a movimenti di cavi.
Apparecchiature portatili e portatili
Identifichiamo specificamente le ghiandole a cavi a spirale per dispositivi portatili o portatili a causa della loro flessibilità aggiuntiva e del loro sollievo dalla tensione.
Conclusioni
I pressacavi spiralati colorati in nylon 6 (poliammide 6/PA6) con scarico della trazione uniscono le funzionalità di un pressacavo tradizionale in nylon a una coda a spirale estesa per la protezione dalla flessione. La loro funzione tecnica principale è garantire tenuta, bloccaggio del cavo, scarico della trazione e una maggiore protezione contro i danni ai cavi causati da piegature eccessive. I modelli disponibili in commercio sono realizzati in PA6 o PA6.6 e offrono grado di protezione IP68, diverse tipologie di filettatura e svariati intervalli di serraggio.
Il colore serve principalmente a scopi di identificazione, organizzazione, personalizzazione ed estetica, mentre la struttura a spirale rappresenta la differenza funzionale fondamentale.
Nell'automazione industriale, nei macchinari, negli armadi di comando, nelle apparecchiature elettriche da esterno, nelle attrezzature portatili e nelle applicazioni in cui i cavi si flettono in prossimità dell'involucro, questa tipologia di pressacavo offre una combinazione pratica di protezione del cavo, tenuta, flessibilità, leggerezza e identificazione visiva.
